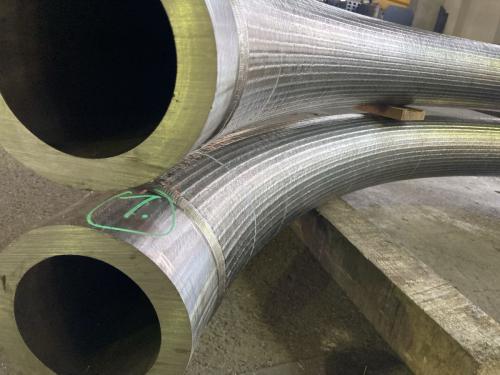

Csőhajlítás és helyszíni szerelhetőség -Hogyan előzhetők meg az utólagos igazítások?
Ezek valóban fontos szempontok, de a gyártott csőelem végső értéke sokszor csak a helyszíni szerelésnél derül ki. Hiába készült el látszólag pontosan a darab, ha a beépítéskor nem illeszkedik a csatlakozási pontokra, feszül a helyén, elakad más szerkezeti elemben, vagy csak utólagos vágással, igazítással, melegítéssel, hegesztéssel lehet beépíteni.
Az utólagos igazítások általában időt, pénzt és szervezést visznek el. Egy műhelyben még viszonylag kontrollált körülmények között lehet korrigálni, de a helyszínen sokszor szűk a munkaterület, korlátozottak az eszközök, fut a határidő, és a többi szakág munkája is függhet attól, hogy a csőelem időben a helyére kerüljön. Egy pontatlan hajlítás tehát nemcsak egy alkatrész hibája, hanem akár teljes szerelési folyamatot lassító tényező is lehet.
A helyszíni szerelhetőség nem a gyártás végén kezdődik, hanem már a tervezésnél. A pontos méretadatok, a beépítési környezet ismerete, a csatlakozási pontok rögzítése, a tűrések meghatározása, a hajlítási sorrend, a végkialakítások és a szerelési mozgástér mind befolyásolják, hogy a hajlított csőelem elsőre beépíthető lesz-e. Minél kevesebb ezekben a bizonytalanság, annál kisebb az utólagos igazítás kockázata.
Miért nem elég, ha a csőelem önmagában pontos?
Egy hajlított csőelem lehet önmagában méretpontos, mégis nehezen szerelhető. Ennek oka, hogy a beépítés nem csak az alkatrész geometriájától függ, hanem attól is, mihez kapcsolódik, milyen sorrendben kell beszerelni, mennyi hely van a mozgatásra, és milyen tűrést enged a teljes rendszer.
Például egy karimás csőelem esetén nem elég, hogy a csőívek jók. A karimák távolsága, síkja, furatkiosztása és egymáshoz viszonyított elfordulása is kritikus. Ha a karima csak néhány fokkal rossz irányba áll, a csavarok nem futnak át, vagy a cső feszülten kerül a helyére.
Ugyanez igaz hegesztett, menetes vagy fittinges csatlakozásoknál is. A csővégek tengelyhelyzete, a csatlakozási hossz, az elfordulás és a szerelési hozzáférés mind meghatározó. A gyártás célja tehát nem csupán egy szép csőív elkészítése, hanem egy olyan elem létrehozása, amely a valós környezetben is beépíthető.
A helyszíni szerelhetőség már a tervezésnél eldől
Az egyik leggyakoribb hiba, hogy a csőhajlított elem gyártási rajza nem tartalmaz minden olyan adatot, amely a szereléshez szükséges. A rajzon szerepel a hajlítási szög és néhány hosszméret, de hiányoznak a csatlakozási síkok, a karimák elfordulása, a beépítési akadályok vagy a szerelési sorrend szempontjai.
A jó tervezés nemcsak azt mondja meg, milyen legyen a csőelem, hanem azt is figyelembe veszi, hogyan kerül majd a helyére. Be lehet-e fordítani? Van-e elég hely a csavarozáshoz? Kell-e a csővégeket előbb összeilleszteni, majd utána rögzíteni? Van-e olyan pont, ahol a cső nem fér el a környező szerkezet miatt?
Ha ezek a kérdések csak a helyszínen merülnek fel, akkor gyakran már csak igazítással lehet megoldani a problémát. Ha viszont a tervezéskor tisztázódnak, a csőelem úgy készülhet el, hogy a szerelés is gördülékenyebb legyen.
Pontos végpontadatok nélkül könnyen jön az igazítás
A csőhajlításnál a végpontok pozíciója az egyik legfontosabb adat. A hajlítási szögek és sugarak önmagukban nem mindig elegendők. A szerelés szempontjából gyakran az a döntő, hogy a cső két vagy több vége pontosan hol helyezkedik el térben.
Ha a végpontadatok hiányosak, a gyártás a rendelkezésre álló rajz alapján ugyan elkészülhet, de a csővégek nem feltétlenül kerülnek oda, ahol a beépítéshez szükségesek. Egyetlen kis eltérés egy hajlításnál többhajlításos darab esetén a végén már centiméteres eltérést is okozhat.
Ezért különösen fontos a csővégek tengelyének, csatlakozási síkjának, távolságának, magasságkülönbségének és elfordulásának pontos megadása. Térbeli csöveknél a végpontokat érdemes koordinátákkal, sablonnal vagy 3D modell alapján meghatározni.
A hajlítási sugár hatása a beépítésre
A hajlítási sugár nemcsak gyártástechnológiai kérdés, hanem szerelhetőségi tényező is. Ha a sugár eltér a tervezettől, a cső teljes geometriája módosulhat. Ugyanaz a hajlítási szög más sugárral más végponthelyzetet eredményez.
Ez különösen akkor fontos, ha a cső szűk helyen fut, más alkatrészeket kerül meg, vagy pontos csatlakozási pontra kell érkeznie. Egy nagyobb sugár miatt a cső beleérhet egy tartóba, falba, gépegységbe vagy más vezetékbe. Egy kisebb sugár pedig gyártási kockázatot hordozhat, például horpadást, ráncosodást vagy túlzott falvékonyodást.
A tervezéskor ezért nem elég annyit megadni, hogy a cső „90 fokban hajlított”. A hajlítási sugár, a középvonal, az egyenes szakaszok és a környező helyigény együtt határozzák meg, hogy a darab valóban beépíthető lesz-e.
Több hajlítás esetén összeadódnak az eltérések
Egyetlen hajlításnál a kisebb eltérés sokszor még kezelhető. Több hajlításnál azonban az eltérések összeadódhatnak. Ha az első ív néhány milliméterrel vagy néhány fokkal eltér, az a következő hajlítás kiindulási pontját is módosítja. A végső csővég így már jelentősen elcsúszhat.
Térbeli csőelemeknél ez még érzékenyebb. Nemcsak az egyes hajlítási szögek számítanak, hanem a hajlítások egymáshoz viszonyított forgatási szöge is. Ha egy síkváltás pontatlan, a cső más irányba fordul, és nem fog illeszkedni.
Ilyen esetekben érdemes különösen figyelni a hajlítási sorrendre, a mérési bázispontokra és az ellenőrzési módszerre. Bonyolultabb daraboknál sablon, próbadarab vagy 3D mérés sokat segíthet az utólagos helyszíni igazítás elkerülésében.
Tűrések meghatározása: hol lehet engedni és hol nem?
A tűrések hiánya gyakori oka a vitáknak és a szerelési problémáknak. Ha nincs megadva, milyen pontosság szükséges, akkor a gyártó általános műhelypontosság szerint dolgozik, miközben a helyszínen lehet, hogy ennél szűkebb illeszkedésre lenne szükség.
Nem minden méret egyformán kritikus. Egy cső teljes hossza lehet kevésbé érzékeny, ha a végén hegesztési ráhagyás van, de egy karima furatkiosztása vagy egy csatlakozási tengelypozíció nagyon szigorú pontosságot igényelhet. Fontos előre megjelölni, mely méretek szerelési szempontból kritikusak.
A túl szigorú tűrés ugyanakkor feleslegesen drágíthatja a gyártást. Ezért a cél nem az, hogy minden méret a lehető legszűkebb legyen, hanem az, hogy a valóban fontos pontok legyenek pontosan meghatározva. Így a gyártás gazdaságos marad, de a szerelhetőség nem sérül.
Csatlakozási pontok és karimák pontos pozíciója
A csatlakozási pontok a helyszíni szerelhetőség legkritikusabb részei közé tartoznak. Karimás csőelemeknél a karimák síkja, távolsága és elfordulása döntő. Ha a karima nem megfelelő szögben áll, a cső hiába jó hosszúságú, a csavarozás nem lesz problémamentes.
Hegesztett csatlakozásnál fontos lehet a hegesztési hézag, az illesztési ráhagyás, a csővég merőlegessége és a tengelyek egybeesése. Menetes vagy fittinges kapcsolatoknál a menet típusa, hossza, iránya és a szereléshez szükséges hozzáférés is számít.
A csatlakozási pontokat érdemes külön dokumentálni. Többnézeti rajz, fotó, sablon vagy beépítési méret sokat segíthet. Ha a csőelem régi darab alapján készül, a csatlakozási pontokat nem szabad csak szemre lemásolni, mert a régi elem már deformált vagy javított lehet.
Szerelési mozgástér: be lehet-e tenni a csövet a helyére?
Gyakori probléma, hogy a csőelem papíron pontos, de fizikailag nem lehet befordítani vagy behelyezni a helyére. Ez különösen gépek, tartószerkezetek, faláttörések, szűk aknák, technológiai terek vagy már meglévő csőhálózatok esetén fordul elő.
A szerelési mozgástér megtervezésekor figyelembe kell venni, hogy a csőelem milyen irányból kerül be, kell-e forgatni, van-e elég hely a karimáknak, szerszámoknak, csavaroknak és hegesztésnek. Egy nagyobb, több hajlításos csőelem sokszor nem úgy szerelhető, mint egy egyszerű egyenes csőszakasz.
Ha nincs elég mozgástér, lehet, hogy a csőelemet több darabból kell gyártani, helyszíni hegesztéssel vagy bontható kapcsolattal. Ez nem feltétlenül rossz megoldás; sokkal jobb előre így tervezni, mint utólag darabolni a kész elemet.
Helyszíni felmérés szerepe
A helyszíni felmérés különösen fontos, ha meglévő rendszerhez kell új csőelemet gyártani. A régi rajzok sokszor nem pontosak, a rendszer közben módosulhatott, tartók kerülhettek át, csatlakozási pontok mozdulhattak el, vagy korábbi javítások változtathattak a geometrián.
A helyszíni mérés során nemcsak a két végpont távolságát kell rögzíteni. Fontos a magasságkülönbség, a tengelyeltérés, a környező akadályok, a hozzáférhetőség, a szerelési sorrend és a csatlakozási felületek állapota is. Ha a cső más elemeket kerül meg, azok helyzetét is dokumentálni kell.
Fotók, vázlatok, mérési jegyzőkönyv vagy 3D felmérés sokat segíthetnek. A lényeg, hogy a gyártás ne feltételezésekre épüljön, hanem valós beépítési adatokra.
Régi csőelem alapján történő gyártásnál mire kell figyelni?
Ha egy régi csőelem alapján készül az új darab, különösen óvatosan kell eljárni. A régi elem lehet elhajolva, feszülten kiszerelve, korrodálva vagy korábban javítva. Ha ezt egy az egyben lemásoljuk, az új cső is hibás geometriát követhet.
Érdemes megvizsgálni, hogy a régi darab valóban az eredeti formát mutatja-e, vagy már alkalmazkodott egy rosszul illeszkedő beépítéshez. Ha a cső kiszereléskor hirtelen elmozdul, feszültség szabadul fel, vagy láthatóan kényszerítve volt a helyén, akkor a mintadarabot nem szabad kritikátlanul alapul venni.
A legjobb, ha a régi darabot összevetjük a beépítési hely méreteivel. Így eldönthető, hogy mit kell lemásolni, és mit kell korrigálni ahhoz, hogy az új elem feszültségmentesen szerelhető legyen.
Próbadarab és sablon használata
A próbadarab vagy sablon sok esetben megelőzheti a helyszíni igazítást. Különösen akkor hasznos, ha a csőelem drága alapanyagból készül, bonyolult térbeli geometriájú, szűk tűrést igényel, vagy nehezen hozzáférhető helyre kerül.
A sablon lehet egyszerű fizikai minta, amely a végpontokat és fő irányokat rögzíti. Bonyolultabb esetekben készülhet próbahajlítás is, amelyen ellenőrizhető a hajlítási szög, sugár, visszarugózás és végpontpozíció. Ha a próbadarab nem illeszkedik, még a végleges gyártás előtt lehet módosítani.
Sorozatgyártás előtt a próbadarab különösen értékes. Egyetlen hibás beállítás több azonosan rossz darabot eredményezhet. A minta jóváhagyása után a gyártás sokkal biztonságosabban indítható.
Visszarugózás és gyártási korrekciók
A csőhajlítás egyik természetes jelensége a visszarugózás. A cső a hajlítás után részben visszatérne eredeti alakjához, ezért a tényleges szög eltérhet a beállított szögtől. Ennek mértéke függ az anyagtól, falvastagságtól, átmérőtől, hajlítási sugártól és technológiától.
Ha a visszarugózást nem veszik figyelembe, a csőelem szöge pontatlan lehet. Egy egyszerű darabnál ez kisebb korrekcióval kezelhető, de többhajlításos vagy pontos csatlakozású elemeknél már komoly szerelési problémát okozhat.
Ezért fontos a gyártási tapasztalat, próbahajlítás és ellenőrzés. A cél nem az, hogy a gépen beállított érték legyen szép, hanem az, hogy a kész darab a valós beépítési méreteket hozza.
Hőhatás, hegesztés és utólagos deformáció
A helyszíni szerelhetőséget nemcsak a hajlítás, hanem a hegesztés és hőhatás is befolyásolhatja. Ha a csőelemhez karimák, csonkok, fülek vagy tartók kerülnek hegesztéssel, a hőbevitel deformációt okozhat. A darab elhúzódhat, csavarodhat, vagy a csatlakozási síkok elmozdulhatnak.
Ezért fontos a hegesztési sorrend, a rögzítés, a ponthegesztés, a sablonban történő összeállítás és az utólagos ellenőrzés. Egy jól meghajlított cső is pontatlanná válhat, ha a végszerelvények hegesztésekor nem kontrollálják a vetemedést.
Karimás vagy több csatlakozós csőelemeknél érdemes a hegesztés után újra ellenőrizni a végpontokat és síkokat. Így a hiba még műhelyben javítható, nem a helyszínen derül ki.
Anyagválasztás és gyárthatóság
A helyszíni szerelhetőséghez az is hozzátartozik, hogy az anyag hajlítható legyen a kívánt geometriára. Ha a tervezett csőanyag túl rideg, túl vékony falú, túl nagy átmérőjű kis sugárhoz, vagy a varratminősége nem megfelelő, a gyártás során deformációk keletkezhetnek.
Ezek a deformációk nemcsak esztétikai hibák. Egy oválissá vált cső nehezebben csatlakoztatható, egy ráncosodott belső ív akadályozhatja az áramlást, egy repedt vagy túlzottan vékonyodott ív pedig műszakilag nem elfogadható.
Ha a gyártó már a tervezési fázisban jelezheti, hogy a választott anyag vagy sugár problémás, akkor módosítható a terv. Ez sokkal olcsóbb, mint a helyszínen szembesülni azzal, hogy a kész elem nem megfelelő.
Hajlítási sorrend és technológiai tervezés
Több hajlításos csőelemnél nem mindegy, milyen sorrendben készülnek az ívek. A rossz hajlítási sorrend miatt a cső ütközhet a géppel, nem fér be a szerszámba, vagy a már elkészült ív akadályozhatja a következő műveletet.
A hajlítási sorrend a végpontpontosságot is befolyásolhatja. Ha a gyártási bázispontok nem jól vannak meghatározva, az eltérések fokozatosan nőhetnek. Ezért a technológiai tervezés legalább olyan fontos, mint maga a rajz.
Egy jól átgondolt hajlítási sorrend csökkenti a selejtet és javítja a szerelhetőséget. Bonyolultabb elemeknél a gyártási sorrendet érdemes már az ajánlatadás vagy műszaki egyeztetés során tisztázni.
Ellenőrzés gyártás után
A helyszíni igazítások elkerüléséhez gyártás után ellenőrizni kell a kritikus méreteket. Nem elég ránézni, hogy a cső nagyjából megfelelő formájú-e. Mérni kell a végpontokat, szögeket, sugárpontokat, csatlakozási síkokat és karimák elfordulását.
Ha van sablon, a kész darabot abba bele lehet próbálni. Ha van 3D modell vagy koordinátaadat, ahhoz is össze lehet vetni. Egyszerűbb daraboknál mérőszalag, szögmérő, tolómérő és síkellenőrzés is elegendő lehet, de a kritikus pontokat mindig dokumentáltan érdemes vizsgálni.
A műhelyben talált eltérés sokkal könnyebben javítható, mint a helyszínen. Ezért az ellenőrzés nem adminisztratív lépés, hanem a szerelhetőség biztosításának része.
Kommunikáció a gyártó és a szerelő között
A csőhajlított elemeknél gyakori probléma, hogy a tervező, a gyártó és a helyszíni szerelő nem ugyanazokat az információkat látja. A rajz alapján a gyártás egyértelműnek tűnik, de a szerelő tudja, hogy a helyszínen van egy akadály, kevés a hely, vagy a csatlakozó pont korábban módosult.
Ezért fontos a kommunikáció. A szerelési tapasztalatokat érdemes már a gyártás előtt megosztani. Ha a helyszínen csak bizonyos irányból lehet beemelni a csövet, ha egy karima furatállása kritikus, vagy ha a csőnek el kell kerülnie egy meglévő vezetéket, azt előre jelezni kell.
A jó gyártási dokumentáció nemcsak méreteket tartalmaz, hanem szerelési szempontokat is. Ez csökkenti a félreértéseket és az utólagos javításokat.
Mikor érdemes darabolt vagy bontható kialakítást választani?
Nem minden esetben a legjobb megoldás az egy darabból hajlított csőelem. Ha a beépítési hely szűk, a cső nagy méretű, több irányban hajlított, vagy nem lehet megfelelően mozgatni, akkor célszerű lehet több részből, bontható kapcsolattal vagy helyszíni hegesztéssel tervezni.
Ez nem feltétlenül kompromisszum. Sok esetben éppen ez teszi szerelhetővé a rendszert. Egy kisebb egységekből álló csőelem könnyebben bevihető, forgatható és illeszthető. A bontható kapcsolatok későbbi karbantartásnál is előnyt jelenthetnek.
A döntést a beépítési környezet, a nyomás, a közeg, a karbantartási igény és a szerelési lehetőségek alapján kell meghozni. Ha ezt előre átgondolják, elkerülhető, hogy a helyszínen kelljen kényszermegoldásokhoz nyúlni.
Tipikus okok, amelyek utólagos igazításhoz vezetnek
Az utólagos igazítások leggyakoribb oka a hiányos vagy pontatlan felmérés. Ha a csatlakozási pontok távolsága, magassága vagy elfordulása rosszul szerepel, a kész csőelem nem fog illeszkedni. Ugyanilyen gyakori probléma a hajlítási sugár félreértése vagy a középvonal helyett külső méretek alapján történő számítás.
Szerelési gondot okozhat a régi, deformált mintadarab kritikátlan másolása is. Ha az eredeti elem már feszülten állt, az új darab ugyanúgy nehezen szerelhető lesz. A karimák elfordulásának elmérése, a hegesztési deformáció figyelmen kívül hagyása és a szerelési mozgástér hiánya szintén gyakori hibaforrás.
Ezek nagy része megelőzhető lenne alaposabb adatgyűjtéssel, próbadarabbal, sablonnal és a szerelői szempontok előzetes bevonásával.
Hogyan néz ki egy jól előkészített csőhajlítási megrendelés?
Egy jól előkészített megrendelés tartalmazza a cső külső átmérőjét, falvastagságát, anyagminőségét, hajlítási sugarát, szögeit, egyenes szakaszait, végpontadatait, csatlakozóit, végkialakításait és tűréseit. Emellett szerepel benne a darabszám, felületkezelés, felhasználási cél és az, hogy a cső milyen beépítési környezetbe kerül.
Ha rendelkezésre áll műszaki rajz, 3D modell, régi mintadarab, fotó vagy helyszíni vázlat, azt érdemes csatolni. A fotók több nézetből készüljenek, lehetőleg méretarányt mutató elemmel. Ha valamelyik méret kritikus, azt külön jelölni kell.
A legjobb, ha a megrendelés nemcsak azt írja le, milyen legyen a cső, hanem azt is, hogyan kell majd beépíteni. Így a gyártó nem elszigetelt alkatrészként, hanem a teljes szerelési folyamat részeként tud gondolkodni.
Összegzés
A csőhajlítás és a helyszíni szerelhetőség szorosan összefügg. Egy hajlított csőelem akkor tekinthető igazán jól elkészítettnek, ha nemcsak gyártási szempontból megfelelő, hanem a beépítési helyén is pontosan, feszültségmentesen és utólagos igazítás nélkül szerelhető.
Az utólagos igazítások legjobban pontos tervezéssel, részletes helyszíni felméréssel, végpontadatokkal, tűrések megadásával, csatlakozási pontok dokumentálásával, megfelelő hajlítási sugárral, sablonnal, próbadarabbal és gyártás utáni ellenőrzéssel előzhetők meg. Különösen fontos ez több hajlításos, térbeli, szűk helyre kerülő vagy nagy pontosságot igénylő csőelemeknél.
A helyszíni igazítás mindig drágább és kockázatosabb, mint az előzetes egyeztetés. Ha a gyártó, a tervező és a szerelő ugyanazokból a pontos adatokból dolgozik, jelentősen csökken a selejt, a késés és a beépítési probléma esélye. A jó csőhajlítás tehát nemcsak a műhelyben kezdődik, hanem a megfelelő kérdésekkel, mérésekkel és szerelési szempontokkal már jóval a gyártás előtt.
